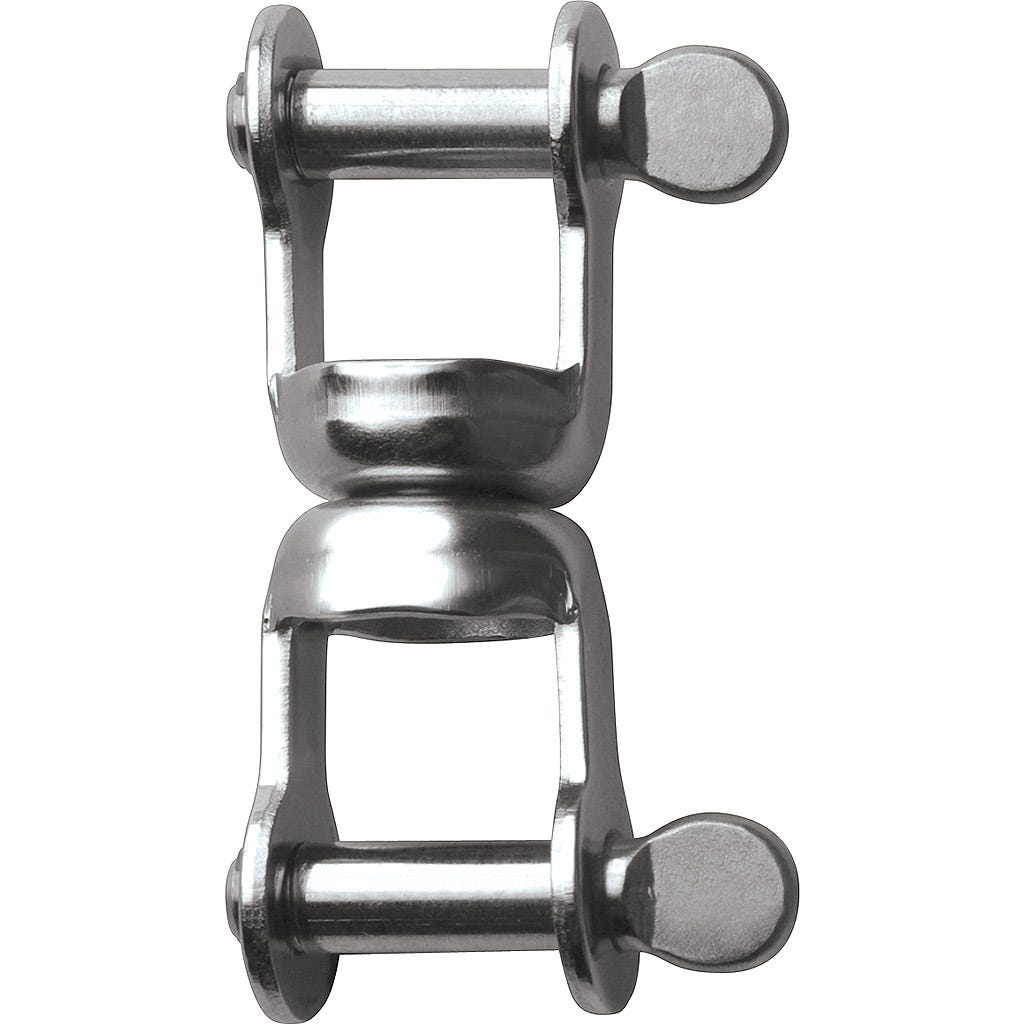

Ronstan, ruostumattomasta teräksestä valmistettu kääntyvä sakkeli, RF173

Kuvaus

Ronstanin ruostumattomasta teräksestä valmistettu kääntyvä sakkeli on suunniteltu käytettäväksi blocoissa ja takilajärjestelmissä liikkuvuuden ja pyörimisen takaamiseksi. Se ei sovellu suurinopeuksisiin pyöriviin sovelluksiin. Sakkelin runko ja pultit on valmistettu ruostumattomasta 316-teräksestä, mikä varmistaa kestävyyden ja korroosionkestävyyden.

Tuotenumero RF173:ssa on prässätty pää ja 1/4" pultit.

Tekniset tiedot

• A (mm) – Pultin halkaisija: 6.4
• B (mm) – Sisäleveys: 15
• C (mm) – Kokonaispituus: 42
• D (mm) – Haarukan leveys: 11.9
• Pistekuormituksen murtokuorma (kg): 700
• Sakkelin pultin tuotenumero: RF33
• Tasaisesti jakautuneen kuormituksen murtokuorma (kg): 1100
• Paino (g): 40

Huomautukset: UDL BL – sakkelin "tasaisesti jakautuneen kuormituksen" murtokuorma; kuormitus kohdistuu koko sakkelin pultin jännevälin alueelle. PL BL – sakkelin "pistekuormituksen" murtokuorma; kuormitus kohdistuu vain keskelle tai toiselle puolelle sakkelin pulttia.
